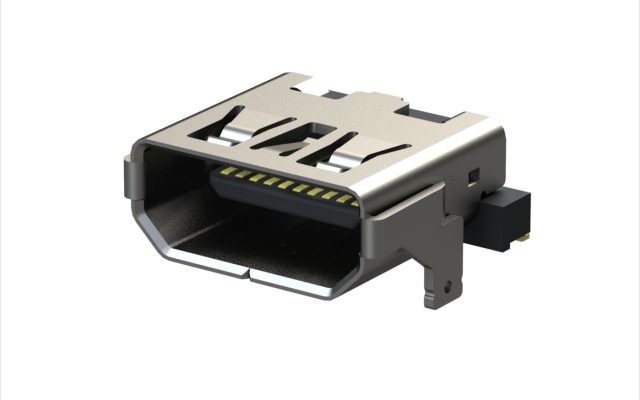

PKS019-40 シリーズ

特長

HDMI Type D Type E対応レセプタクルコネクタ
・小型サイズの実現
 幅7.65mmx奥行6.0mmx高さ2.85mm
・半田付け仕様により、コジリ強度など高強度設計を実現
・シェル底面部を実装基板へ半田付け可能な構造を採用する事でケーブル側コネクタによるコジリ強度向上
・シェル半田付け部にSMTタイプとDIPタイプをラインアップ
・筐体との固定用フランジ有・無タイプをラインアップ
・HDMI Ver.1.4b規格準拠
・自動実装対応

仕様(一般性能)

使用温度範囲
-20℃~+85℃
挿抜回数
5,000回



仕様(電気性能)

定格電流
0.3A
定格電圧
AC40V
耐電圧
未嵌合時:AC250V(1分間) / 嵌合時:AC150V(1分間)
絶縁抵抗
未嵌合時:DC500V 1,000Ω以上 / 嵌合時:DC150V 10MΩ以上
接触抵抗
30mΩ以下

ダウンロード

PKS019-40 シリーズ製品の図⾯と、カタログデータがダウンロードできます。

  • 画像

    製品名

    資料

    説明

  • PKS019-40 シリーズ

    ・カタログ

    ダウンロード

  • PKS019-4000-0

  • PKS019-4001-0

  • PKS019-4010-0

  • PKS019-4011-0
