CN176シリーズ
- 特長
-
OSFP コネクタ
◆ 伝送性能 :
Single: PAM4 1.6Tbps (224Gbps/ch x 8ch), 800Gbps (112Gbps/ch x 8ch)
Stack: PAM4 1.6Tbps x 2Slots(224Gbps/ch x 8ch), 800Gbps x 2 Slots (112Gbps/ch x 8ch)
◆ Stack タイプでは高い性能を保有しているSMT仕様を採用
◆ OSFP MSA準拠
- 仕様（一般性能）
-
◆使用温度範囲
・Single: -55 ℃～ 85℃
・Stack: -40℃～85℃◆挿抜回数
・最大 100 回◆梱包
・Single: リール
・Stack: トレイ
- 仕様（電気性能）
-
◆ 定格電圧
Single: Max. 30V DC/ct, Stack: Max 3.3VDC◆ 定格電流
Single: Max. 0.5A/ct, Stack: 1.6A DC◆接触抵抗
・Max 20mΩ (max 100mA / max 20mV)
- 仕様（インターフェース性能）
-
◆ ピッチ:
・Single / Stack: 0.6
◆極数:
・Single: 60 / Stack: 120
- ダウンロード
-
CN176シリーズ製品の図⾯と、カタログデータがダウンロードできます。
-
画像
製品名
資料
説明
-
CN176S-060-3001
・2D
1.6T シングルコネクタ
-

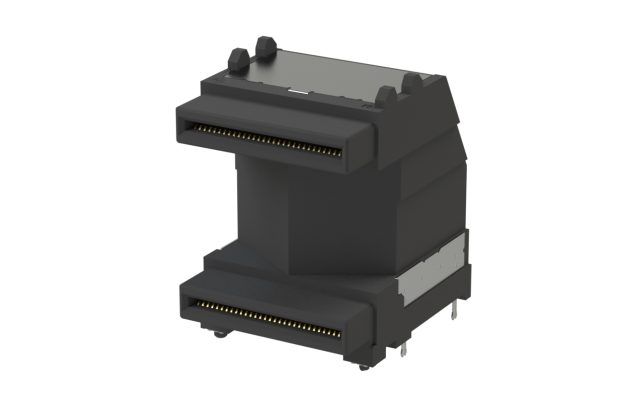

CN176S-120-3001
1.6T スタックコネクタ
-
CN176シリーズ OSFP Single モデル
・カタログ
【資料内容】
特長/仕様/SI特性
構造/ラインアップ -
CN176シリーズ OSFP Stack モデル
・カタログ
【資料内容】
特長/仕様/SI特性
構造/ラインアップ -

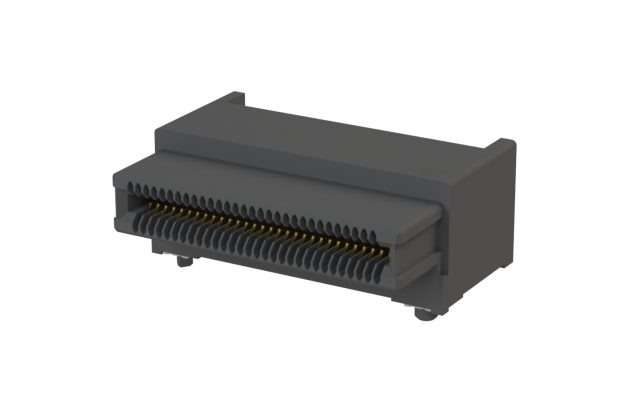

CN176S-060-0002
・2D
800G シングルコネクタ
はんだタブなし品 -
CN176S-060-0004
・2D
800Gシングルコネクタ
はんだタブあり品 -
CN176C-1001-01
・2D
ケージ 1x1
-
CN176C-2001-01
・2D
ケージ 1x2
-
CN176C-4001-01
・2D
ケージ 1x4
-

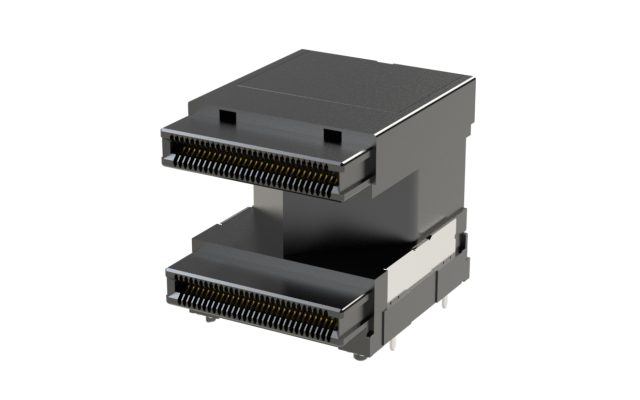

CN176S-120-0001
・2D
800Gスタックコネクタ
Ni-Auメッキ品 -
CN176S-120-0002
・2D
800Gスタックコネクタ
Ni-Auメッキ品（Niバリア） -
CN176S-120-0012
・2D
800Gスタックコネクタ
Ni-Auメッキ品（Niバリア） -
CN176D-1002-01
・2D
2x1 スタックケージ
-
CN176D-4002-01
・2D
2x4 スタックケージ
-
